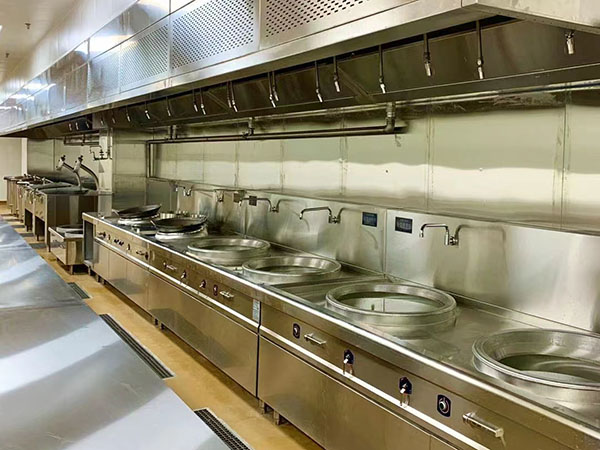

厨房排烟系统的安装质量直接决定排烟效果、运行稳定性及合规安全性，核心原则是 “密封严实、连接牢固、安全合规、便于维护”，需围绕 “集烟罩 - 管道 - 净化器 - 风机 - 排气口” 全链路把控细节，避免油烟泄漏、排烟不畅、安全隐患等问题。
以下是分模块的关键安装注意事项，附实操标准与避坑指南：
一、前期准备：安装前必做的 3 项核心工作
核对设计与现场匹配度
确认管道走向、设备安装位置与设计图纸一致，检查现场梁、柱、墙体是否影响安装（如管道穿越梁需提前预留孔洞，尺寸比管道大 50-100mm）；
核实设备参数：风机风量、风压与设计要求一致，净化器型号、净化效率符合环保标准，避免 “以小充大” 导致后期排烟不达标。
准备适配工具与材料
工具：电焊机（管道焊接）、水平仪（校准管道坡度）、高压水枪（后期清洁预留）、扭矩扳手（固定螺栓）；
材料：耐高温密封垫（管道法兰连接）、防火泥（封堵缝隙）、减震垫（风机安装）、不锈钢支架（管道固定），禁止使用 PVC、塑料等易燃材料。
安全防护准备
作业人员佩戴防油烟口罩、手套、安全帽，高空作业（如屋顶安装风机）需系安全带、搭设脚手架；
清理安装区域易燃物（如油污、纸箱），配备灭火器（干粉 / 二氧化碳型），避免焊接时引发火灾。
二、核心部件安装：分模块把控细节
1. 集烟罩安装（避免油烟逃逸的关键）
安装高度与位置：
顶吸式集烟罩下沿距离灶台台面 650-750mm（过高导致风速不足，过低影响操作）；侧吸式距离台面 350-450mm；
罩体需正对灶台中心，左右延伸长度比灶台宽 200-300mm，前后延伸 100mm，确保油烟无死角收集。
密封与固定：
集烟罩与墙体、支架连接牢固，缝隙用耐高温密封胶填充（避免漏风导致负压不足）；
罩体水平度偏差≤2mm/m（用水平仪校准），防止冷凝油单侧堆积溢出。
辅助部件安装：
内置挡油板、导流板安装到位（引导油烟流向管道），冷凝油收集盒固定在罩体最低点，出油口朝向便于清理的方向。
2. 排烟管道安装（减少阻力 + 防积油 + 防泄漏）
坡度与走向：
水平管道必须保持≥3‰的坡度（向排烟方向倾斜），用水平仪逐段校准，避免 “倒坡” 导致冷凝油堆积；
管道走向严格遵循 “短、直、少弯头”，90° 弯头需改为 45° 缓弯，弯头数量≤4 个，禁止出现 “U” 型、“S” 型回路。
连接与密封：
管道接口用法兰连接，加装耐高温密封垫（厚度≥5mm），螺栓均匀紧固（扭矩一致），确保无油烟泄漏（安装后可点燃纸片测试，无烟雾外溢）；
不锈钢管道焊接处需打磨光滑（内壁无凸起），避免积油附着；镀锌管道用咬口连接，禁止焊接（防止破坏镀锌层导致腐蚀）。
固定与承重：
水平管道每 1.5-2m 安装 1 个支架，垂直管道每 2-3m 安装 1 个，支架与管道之间垫橡胶垫（减少振动）；
管道穿越楼板、防火墙时，支架需固定在建筑结构上（禁止固定在管道本身），缝隙用防火泥 + 防火封堵材料填充（符合消防要求）。
防火阀安装：
管道穿越防火墙、楼板时，必须安装 70℃熔断式防火阀，阀体与管道同轴，安装方向正确（熔断片朝向火灾风险侧）；
防火阀需便于检修（预留≥300mm 检修空间），动作灵活（手动测试能正常关闭）。
3. 油烟净化设备安装（合规 + 高效）
安装位置与空间：
优先安装在集烟罩下游 3m 内（缩短油烟在管道内的停留时间，减少积油），避免安装在地下室、密闭空间（需通风散热）；
设备水平安装，底座固定牢固，四周预留≥500mm 检修空间，顶部预留≥300mm 空间（便于拆洗电极板、更换滤网）。
连接与联动：
净化器进出口与管道用柔性短管连接（长度 150-200mm），减少风机振动传递；
与风机、灶台联动控制：灶台点火后，风机先启动，净化器延迟 5-10 秒启动；关火后，风机与净化器延迟 5-10 分钟关闭（排出残留油烟）。
接地与安全：
静电式净化器必须可靠接地（接地电阻≤4Ω），避免静电积聚引发爆炸；
设备外壳做好防腐处理，靠近火源的部位需加装防火隔热层。
4. 风机安装（保障动力 + 降噪 + 安全）
安装位置与固定：
优先安装在屋顶或室外机房（减少厨房内噪音），远离居民区窗户、空调进风口（距离≥5m）；
风机底座垫橡胶减震垫（厚度≥10mm），螺栓固定在混凝土基础或钢结构支架上（支架需焊接牢固，避免共振）。
连接与密封：
风机进出口与管道用柔性短管连接（避免管道应力传递至风机叶轮），柔性短管不得扭曲、受压（长度控制在 150-200mm）；
风机出风口安装止回阀（防止逆风倒灌），止回阀动作灵活，密封良好。
电气安全：
风机电机选用防爆型（油烟属易燃物），接线端子密封防水（避免油污侵入导致短路）；
电机接地电阻≤4Ω，电线穿阻燃管保护（禁止裸露在管道附近），预留足够长度（避免拉扯）。
5. 排气口安装（合规 + 减少扰民）
高度与位置：
排气口需高于屋顶 1.5m 以上，或高于周边建筑物 2m 以上；若安装在墙面，需高于地面 4.5m 以上，远离居民区窗户、新风入口（距离≥5m）；
禁止朝向人行道、绿化带、公共区域（避免油烟扰民引发投诉）。
辅助部件安装：
排气口安装防雨帽 + 防虫网（防止雨水、昆虫进入管道），大型风机排气口加装消音器（噪音≤70dB）；
敏感区域（居民区附近）需加装异味处理装置（如活性炭吸附盒），确保排放无明显异味。
三、系统调试：安装后必做的验收步骤
密封性测试：关闭所有设备，点燃纸片或烟雾发生器，将烟雾送入集烟罩内，观察管道接口、法兰、设备连接处是否有烟雾泄漏，如有泄漏需重新密封。
排烟效果测试：启动风机与净化器，在灶台上方 1m 处用风速仪测量风速（≥0.6m/s），观察厨房内无明显油烟积聚，操作人员无呛咳感。
参数核对：用仪表测量风机运行电流（在额定范围）、管道内风速（6-10m/s）、净化器工作电压（符合设备要求），确保参数达标。
安全功能测试：
测试防火阀：用热源烘烤熔断片（70℃时自动关闭），关闭后能切断排烟通道；
测试联动功能：灶台点火后风机 / 净化器自动启动，关火后延时关闭；紧急停机按钮能快速切断所有设备电源。
噪音测试：厨房内噪音≤85dB，周边环境噪音≤70dB（夜间≤55dB），若噪音超标需加装减震垫、消音器或包裹隔音棉。
四、合规与安全要点（避免整改罚款）
消防合规：
管道穿越防火墙、楼板必须安装防火阀并做好防火封堵，禁止在管道内设置阀门、挡板等易产生静电的部件；
禁止在管道附近堆放易燃物，风机、电机必须防爆，接地可靠（消防部门抽查重点）。
环保合规：
净化器安装位置、型号与设计一致，净化效率≥90%，预留检测口（便于环保部门抽样检测）；
禁止油烟直排、私改管道，排气口位置符合环保要求（避免违规整改）。
维护便利性：
管道最低点设置排污口（DN50-DN80），净化器、风机预留检修口，冷凝油收集盒便于拆卸清理；
大型后厨需在管道、设备附近设置检修通道（宽度≥0.8m），便于后期清洗维护。
